Multi Beam Echo Sounder, Baywei M5

 Baywei M5 Multibeam Sonar – De ideale oplossing voor  binnenwateren

De Baywei M5 multibeam sonar is een krachtig en veelzijdig systeem, ontworpen voor nauwkeurige metingen in ondiepe en diepere wateren, zoals de rivieren, kanalen en meren die Nederland rijk is. Met zijn compacte formaat en hoge resolutie is de Baywei M5 perfect afgestemd op de specifieke uitdagingen van ondiepe binnenwateren, waardoor gedetailleerde bathymetrische kaarten en bodemprofielen eenvoudig kunnen worden gegenereerd.

Deze multibeam is ook volledig compatibel met de USV (Unmanned Surface Vehicles) van Mobile Survey BV, wat zorgt voor een flexibele en autonome inzet tijdens hydrografische surveys. Door de integratie van geavanceerde technologie biedt de Baywei M5 zowel precisie als efficiëntie, zelfs in de meest complexe en ondiepe omgevingen.

Of het nu gaat om het in kaart brengen van havens, vaarwegen of natuurgebieden, de Baywei M5 multibeam garandeert betrouwbare resultaten onder alle omstandigheden.

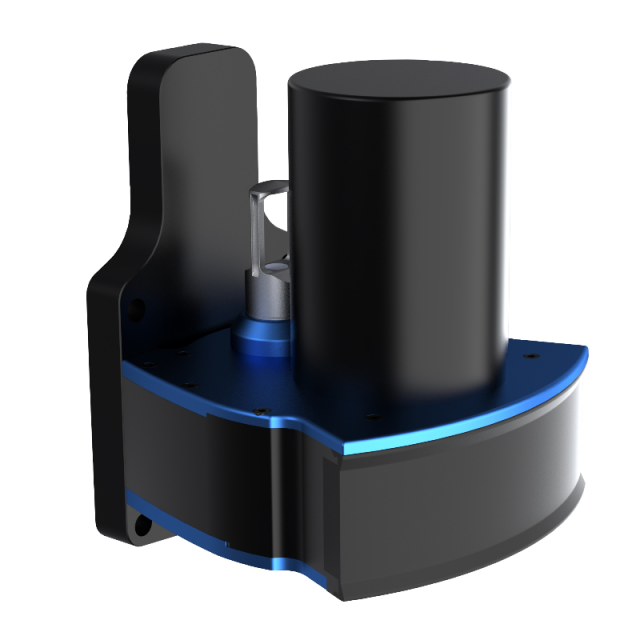

De M5 Integrated Multibeam Sonar is een uiterst veelzijdige, hoog-resolutie multibeam echolood, speciaal ontworpen voor snelle en eenvoudige installatie op verschillende voertuigen, waaronder de remote controlled survey boten van Mobile Survey BV. Dankzij de nauw gekoppelde GNSS INS kan het systeem gemakkelijk worden geïntegreerd, zelfs op ultrakleine voertuigen, wat het ideaal maakt voor snelle en flexibele mobilisatie.

De hydrodynamische vorm en het lage energieverbruik maken de M5 tot de perfecte keuze voor USV's, zoals die van Mobile Survey BV. Deze multibeam is ideaal voor het verzamelen van data in diverse omstandigheden, waaronder de ondiepe binnenwateren die Nederland rijk is, zoals vijvers, meren, en havens.

Toepassingsgebieden:

Vijvers en meren ★★★★★

Universitaire onderzoeken ★★★★★

Havens / Bouwprojecten ★★★★

Baggerwerken ★★★★

Archeologisch onderzoek ★★★★

Specifications:

Swath coverage Up to 130 degrees

Number of RX beams 256

TX beam width along-track 1.45°

RX beam width 1° ±0.1

Range >200m

Beam distribution Equi-Distant and equi-angular beam distribution

Roll stabilisation Yes

Pressure rating 100m

GNSS/INS INS in Sonar

Position HOR: ±(8mm +1ppm X Distance from RTK Station) VER: ±(15mm +1ppm X Distance from RTK Station) (Assumes 1m GNSS Separation)

Heading Accuracy 0.08° (RTK) with 2m Antenna Separation

Pitch/Roll Accuracy 0.03° Independent of Antenna Separation

Heave Accuracy 2cm or 2% (TRUEHEAVE™). 5cm or 5% (Real Time)

Ping Rate 50 Hz

Outputs Bathymetry, Side Scan

Compatible with Qinsy, Hypack, EIVA and others
